第一个问题,这是个什么东东?

USB消息通知器制作详解

USB消息通知器制作详解

第1步:

USB消息通知器制作详解

这是个插在USB接口上的小装置,当你的电脑收到消息(比如Pidgin、twitter、电子邮件等)的时候通过一个支持多种颜色的LED灯将这个消息告诉你^_^

第2步:

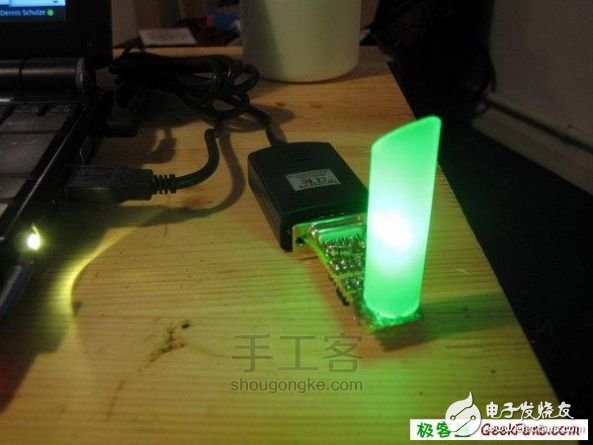

比如:你的Pidgin收到了一条消息,灯立刻变成绿色,怎么样?够酷吧!

第3步:

怎样创造神奇?

我们先说说硬件,也就是我们看得见摸得着的部分。

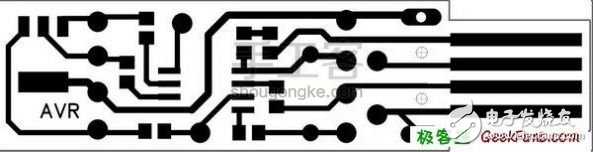

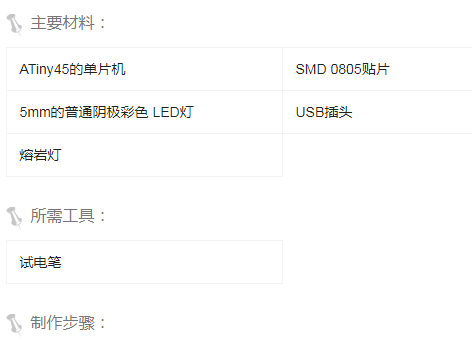

核心部分是一个ATiny45的单片机和SMD 0805贴片,将他们安置在PCB版上,如下图所示

第4步:

第5步:

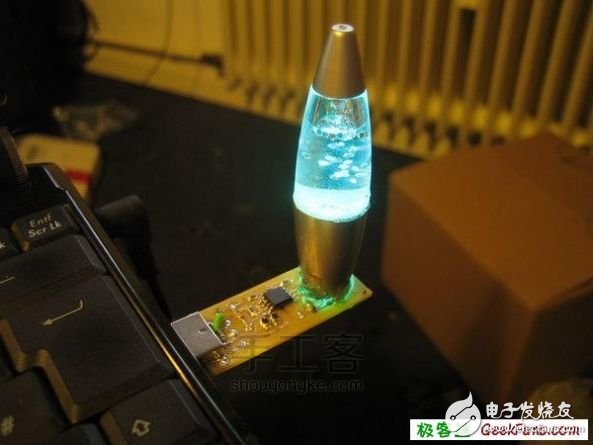

当然,还需要5mm的普通阴极彩色 LED灯和USB插头,完成后就是上面第一幅图的效果了,如果加上一个熔岩灯或者其他的个性灯罩,那么就更酷了。

第6步:

下面是加工的过程

第7步:

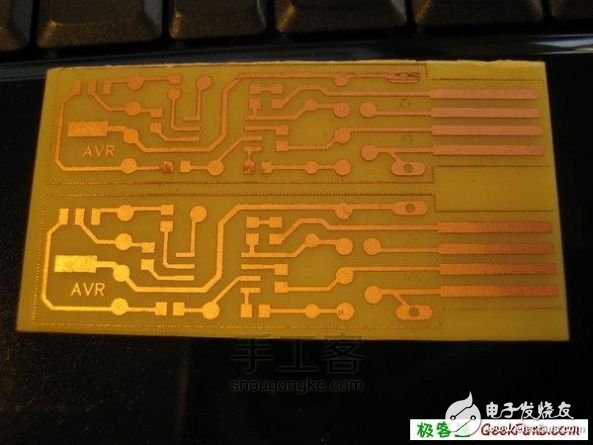

加工PCB板

第8步:

贴元件

安装软件和驱动

软件的工作就是控制灯的开关、颜色等。

驱动用的是V-USB 的单片机虚拟硬件USB驱动(这个强大的驱动基于libusb,适合大多数的操作系统比如Win,Mac或者Linux)和一个简单的Python控制脚本 dBird Notifier(用于捕获新收到的消息)达到这个目的。

这两个工具可以从以下地址下载到(适用于linux系统):dBird-notify-usb-1.5.tar.gz(这里面包括了所有你要的资料,包括电路图、单片机固件和V-USB等,不过目前只Linux版本,期待有高手现身制作windows版本)

软件的安装过程就不说了,可以参考包内的README或HOWTO文件。

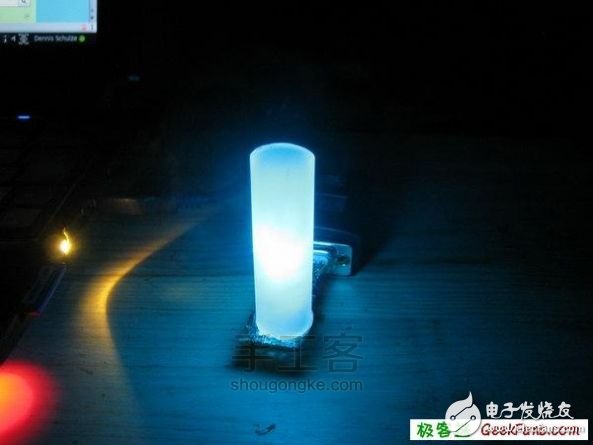

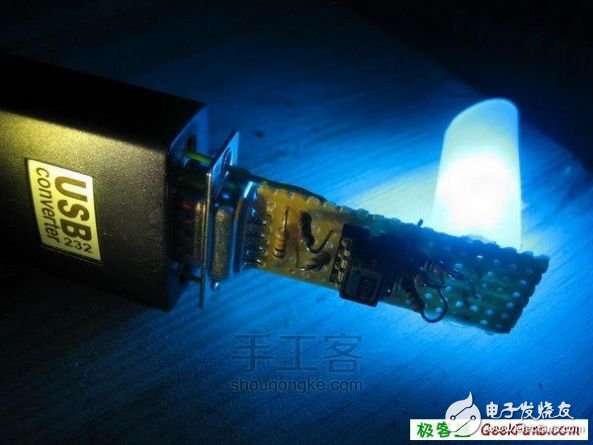

一个粗略的原型就出炉了,如果你愿意给它加个外壳,换个更炫的灯,那它看起来就好多了^_^
